Bâtiment industriel en acier industriel de construction préfabriquée de construction de bâtiments de cadre en acier
Introduction de projet :

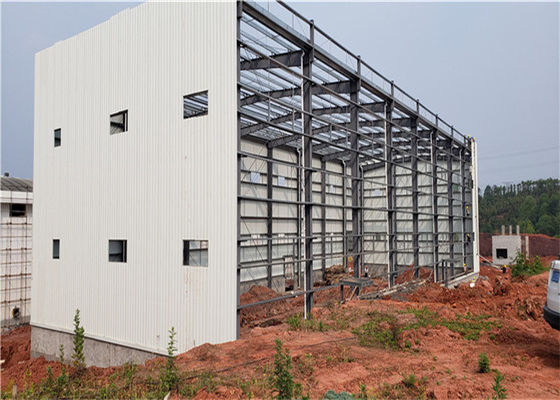

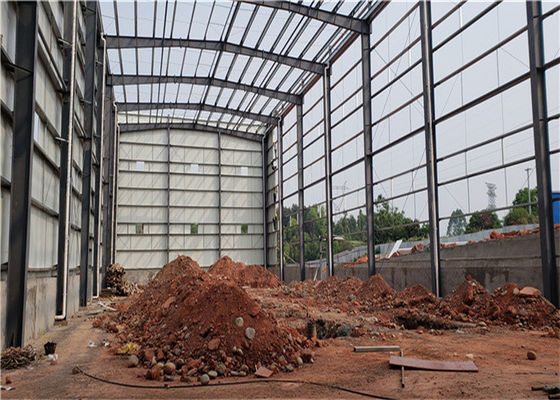

Bâtiment industriel en acier industriel de construction préfabriquée de construction de bâtiments de cadre en acier. C'est un atelier en acier industriel lourd pour le produit d'équipement de trafic ferroviaire. Nous concevons la proposition et le dessin, la fabrication pour les composants de structure métallique, installation pour le panneau d'isolation de structure métallique, de pont roulant, de toit et de mur pour ce projet.
En raison de la taille de ce bâtiment en acier d'atelier et de la capacité lourde de pont roulant, nous concevons la colonne en acier pour être colonne en acier treillagée, elle pourrait soutenir la grande charge de la charge de grue et de vent et également épargner la quantité en acier.
Les bulidings de structure de cadre en acier a des avantages de sorts comparés au bâtiment en béton tel que l'envergure de haute résistance et grande, construction simple, période de construction courte : tous les composants sont préfabriqués dans l'usine, le site est simplement réunis, de ce fait considérablement raccourcissant la période de construction, des 6000 mètres carrés de bâtiments, seulement 40 jours pour accomplir l'installation de base. Beau et pratique : l'alignement de structure métallique est simple et lisse, a le sentiment moderne. Les panneaux de mur de couleur sont disponibles dans un grand choix de couleurs, et d'autres matériaux peuvent être employés pour le mur, ainsi il est plus flexible. Coût raisonnable : le bâtiment de structure métallique est léger dans le poids, qui réduit le coût de base, et la vitesse de construction est rapide, qui peut être accomplie dès que possible et mise dans la production. L'avantage économique complet est bien mieux que le bâtiment de structure en béton.
L'information de projet pour l'atelier en acier industriel lourd :
| Nom |
Bâtiment industriel en acier industriel de construction préfabriquée de construction de bâtiments de cadre en acier
|
| Type de structure |
cadre portail, arête simple, envergures multi |
| Longueur |
240m |
| Largeur |
120m |
| Taille de gouttière |
19m |
| Pente de toit |
10% |
| Gable Wall Column Spacing |
7.5m |
| Toit |
panneau "sandwich" épais de laine de roche de 75 millimètres
|
| Mur |
panneau "sandwich" épais de laine de roche de 75 millimètres |
| Porte |
Porte coulissante |
| Fenêtre |
Lucarne de ruban |
| Différence de taille entre d'intérieur et extérieur |
300mm |
Parties principales des structures métalliques et des paramètres techniques
| Circuit principal de cadre en acier |
| Structure principale |
Section Q355 en acier, peinture d'alkyd, deux peinture primaire, peinture de H de la finition deux. |
| Purlin de toit |
XZ160*60*20*2.5, galvanisé |
| Purlin de mur |
XZ160*60*20*2.5, galvanisé |
| Boulon puissant |
Catégorie 10,9 |
| Boulon de boucle de tour |
M20+2, Q235 en acier, traitant |
| Boulon d'anchrage |
M24, Q235 en acier, traitant |
| Boulon ordinaire |
Boulon galvanisé M20 |
| Boulon ordinaire |
Boulon galvanisé M12 |
| Écrou d'accolade |
Boulon galvanisé M12 |
| Système de attache |
| Accolade croisée |
Barre d'acier Q235, processus du rond Φ20 et peint (peinture d'alkyd) |
| Accolade d'angle |
L50*5 angle Q235 en acier, processus et peint (peinture d'alkyd) |
| Attache de colonne |
Barre d'acier Q235, processus du rond Φ25 et peint (peinture d'alkyd) |
| Tirant |
Φ127*3 tuyau d'acier Q235, processus et peint (peinture d'alkyd) |
| Accolade de pâte lisse |
Φ32*2.5, barre d'acier Q235, processus du rond Φ12 et peint (peinture d'alkyd) |
| Système de mur et de toit |
| Panneau de toit |
Panneau "sandwich" ondulé de plaque d'acier ou (verre d'EPS/fiber/roche wool/PU) |
| Panneau de mur |
Panneau "sandwich" ondulé de plaque d'acier ou (verre d'EPS/fiber/roche wool/PU) |
| Couverture de bord |
plat de couleur de 0.5mm, angle Alu. |
| Garnitures et accessoires |
Clous, colle etc. |
| Ventilateur Unpowered |
Diamètre Φ600, acier inoxydable |
| Bande claire de ciel |
1.2mm FRP, double couche |
| Porte coulissante |
porte de panneau "sandwich" |
| Canalisation de toit |
| Gouttière |
plaque d'acier de couleur de 0.5mm |
| Tuyaux de Rainspout |
Tuyau de PVC Φ110 |
Notre usine de production de structure métallique :
Conception :
Comment installer :
Méthode 1 : Nous fournissons le dessin de construction avant installation.
Méthode 2 : Si vous ne savez toujours pas installer, nous t'enseignerons l'installation dans notre usine. si nécessaire, nous assemblerons un bâtiment de structure métallique témoin pour vous.
Emballage et transport :
Tous les composants, panneaux, boulons et sorte de structure d'accessoires bewell emballé avec le transport approprié d'océan de forfait standard et chargé dans 40' QG.
Tous les produits sont chargés au site de chargement de notre usine utilisant la grue et le chariot élévateur par nos travailleurs qualifiés, qui empêcheront les marchandises à endommager.
Ce que nous faisons :
Nous pouvons produire les bâtiments légers et lourds de structure métallique, tels que l'entrepôt, atelier, stockage, matériaux de construction, bureau en acier ayant beaucoup d'étages buiding, usine, usine, hall d'exposition, tuile en acier.
Comment citer :
La question suivante que nous devons savoir avant de faire le prix. Sentez juste librement pour remplir ce que vous connaissez.
| 1 |
Emplacement (où sera construit ?) |
_____country, secteur |
| 2 |
Taille : length*width*height |
_____mm*_____mm*_____mm |
| 3 |
charge de vent (vitesse du vent maximale) |
_____kn/m2, _____km/h, _____m/s |
| 4 |
charge de neige (taille maximale de neige) |
_____kn/m2, _____mm |
| 5 |
anti-tremblement de terre |
_____level |
| 6 |
le brickwall a eu besoin ou pas |
Si oui, 1.2m haut ou 1.5m haut |
| 7 |
isolation thermique |
Si oui, ENV, laine de fibre de verre, rockwool, panneaux "sandwich" d'unité centrale sera suggérée ; . sinon, les tôles d'acier en métal seront correctes. Le coût de ce dernier sera beaucoup
inférieur à cela de l'ancien |
| 8 |
quantité et taille de porte |
_____units, mm*___ de ___(largeur) (taille) millimètre |
| 9 |
quantité et taille de fenêtre |
_____units, mm*___ de ___(largeur) (taille) millimètre |
| 10 |
grue nécessaire ou pas |
Si oui, _____units, weight____tons de levage maximaux ; _____m de levage maximal de taille |
