Détails sur le produit:
|
Application: | Pré construction des bâtiments en acier industriels | Caractéristiques: | Bâtiments lourds d'atelier en métal d'ingénierie |
---|---|---|---|
Type: | Bâtiments industriels en acier | Matériel d'acier brut: | Q235B, Q355B |
Traitement de surface: | La peinture ou à chaud galvanisent | durée de vie: | 50 ans |
Portée fonctionnante: | Conception, fabrication, installation | Poutre et colonne: | acier de H-section, acier treillagé, acier de boîte |
Mettre en évidence: | structure métallique industrielle,bâtiments industriels en métal |

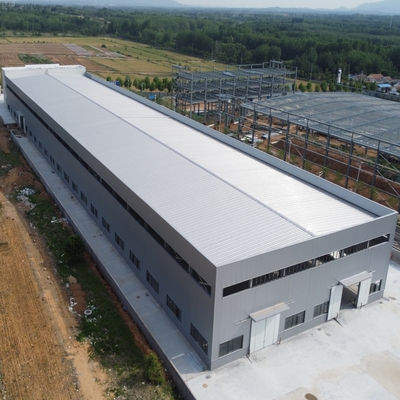

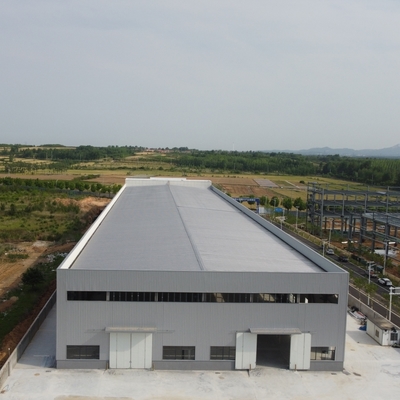

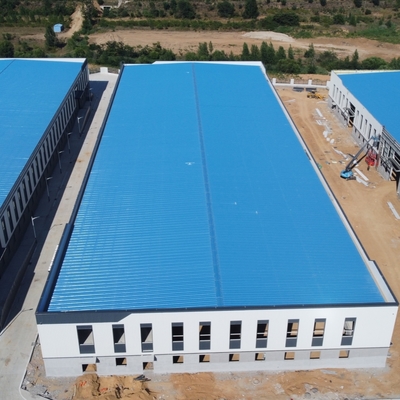

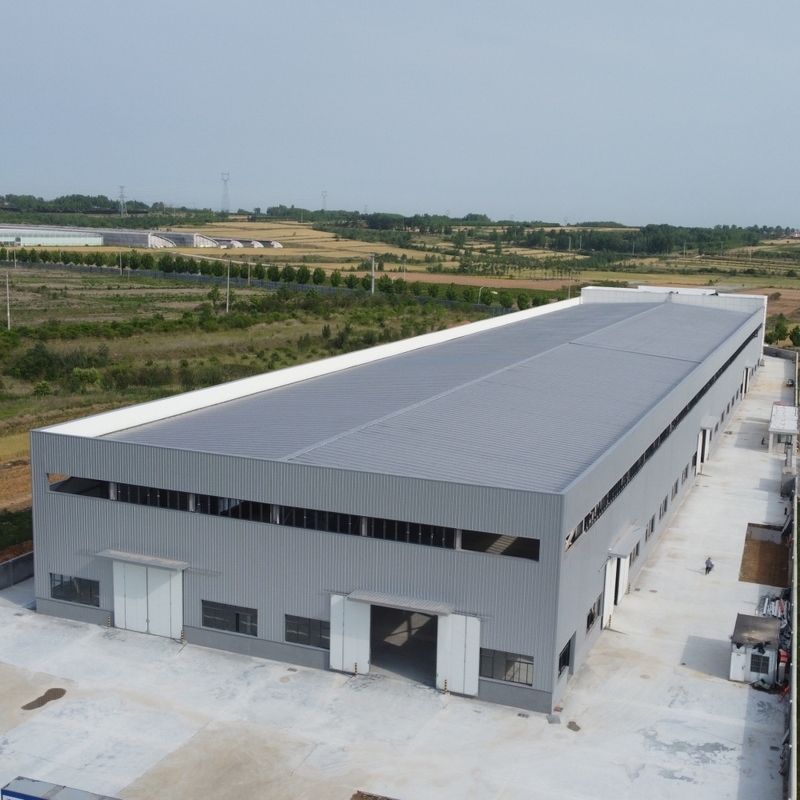

Pré construction des bâtiments en acier industriels/des bâtiments lourds d'atelier en métal d'ingénierie
Pré construction des bâtiments en acier industriels/des bâtiments lourds d'atelier en métal d'ingénierie. C'est un bâtiment industriel lourd d'atelier de structure métallique pour la production de câble. C'est une structure de cadre. Puisqu'il a la machine très grande de production dans lui, et la capacité de portée de ponts roulants 300 tonnes, nous concevons la colonne en acier treillagée de grande taille pour soutenir la charge. La taille du bâtiment atteint 35.5m. La quantité de Stee pour le projet entier est environ 3500 tonnes.

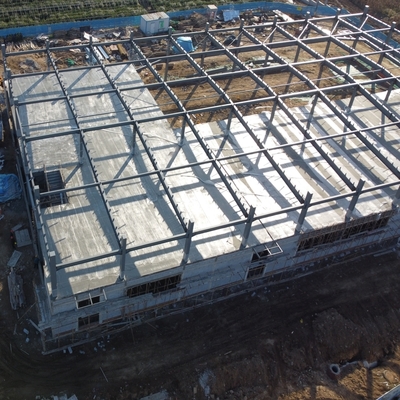

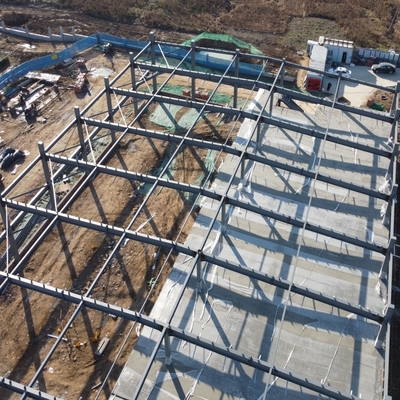

Les ateliers résistants de structure métallique sont en grande partie des structures de cadre, avec un ou plusieurs grues résistantes. Un ou plusieurs couches de plates-formes de structure métallique sont généralement arrangées dans l'usine. La plupart des matériaux de structure métallique sont acier en forme de h de large-bride, colonnes en acier de trellis, la méthode d'installation est en grande partie connexion de boulon de haute résistance, ainsi le processus de fabrication des composants soudés de poutre en double T et le contrôle de qualité de l'installation de haute résistance de boulon sont la clé à la qualité de la structure d'atelier.
Nom | Pré construction des bâtiments en acier industriels/des bâtiments lourds d'atelier en métal d'ingénierie |
Type de structure | structure de cadre, toit plat |
Longueur | 160m |
Largeur | 60m |
Taille de gouttière | 35.5m |
Pente de toit | 10% |
Quantité en acier | 3500 tonnes |
Toit |
panneau "sandwich" épais de laine de roche de 75 millimètres |
Mur | panneau "sandwich" épais de laine de roche de 75 millimètres |
Porte | Porte coulissante |
Fenêtre | Lucarne de ruban |
Différence de taille entre d'intérieur et extérieur | 300mm |
Circuit principal de cadre en acier | |
Structure principale | L'acier Q355, peinture d'alkyd, deux la peinture primaire, deux de section de H finissent la peinture. |
Purlin de toit | XZ160*60*20*2.5, galvanisé |
Purlin de mur | XZ160*60*20*2.5, galvanisé |
Boulon puissant | Catégorie 10,9 |
Tournez le boulon de boucle | M20+2, acier Q235, traitant |
Boulon d'anchrage | M24, acier Q235, traitant |
Boulon ordinaire | Boulon galvanisé M20 |
Boulon ordinaire | Boulon galvanisé M12 |
Écrou d'accolade | Boulon galvanisé M12 |
Système de attache | |
Accolade croisée | Φ20 barre d'acier ronde Q235, processus et peint (peinture d'alkyd) |
Accolade d'angle | Acier Q235, processus de l'angle L50*5 et peint (peinture d'alkyd) |
Attache de colonne | Φ25 barre d'acier ronde Q235, processus et peint (peinture d'alkyd) |
Tirant | Φ127*3 tuyau d'acier Q235, processus et peint (peinture d'alkyd) |
Accolade de pâte lisse | Φ32*2.5, Φ12 barre d'acier ronde Q235, processus et peint (peinture d'alkyd) |
Système de mur et de toit | |
Panneau de toit | Panneau "sandwich" ondulé de plaque d'acier ou (verre d'EPS/fiber/roche wool/PU) |
Panneau de mur | Panneau "sandwich" ondulé de plaque d'acier ou (verre d'EPS/fiber/roche wool/PU) |
Couverture de bord | plat de couleur de 0.5mm, angle Alu. |
Garnitures et accessoires | Clous, colle etc. |
Ventilateur Unpowered | Diamètre Φ600, acier inoxydable |
Bande claire de ciel | 1.2mm FRP, double couche |
Porte coulissante | porte de panneau "sandwich" |
Canalisation de toit | |
Gouttière | plaque d'acier de couleur de 0.5mm |
Tuyaux de Rainspout | Tuyau de PVC Φ110 |
Beaucoup de clients ont visité notre usine pour la coopération à long terme. La « qualité premièrement, client premièrement » est notre principe de société. Nous obtenons la réputation saine en raison de notre bonne qualité et l'entretenons. En attendant, nous prêtons l'attention à la coopération avantageuse pour les deux parties de travail et de valeur d'équipe, qui nous guiderait beaucoup plus loin.
Nous pouvons produire la lumière et les bâtiments lourds de structure métallique, tels que l'entrepôt, atelier, stockage, matériaux de construction, bureau en acier ayant beaucoup d'étages buiding, usine, usine, hall d'exposition, tuile en acier.
La question suivante que nous devons savoir avant de faire le prix. Sentez-vous juste libre pour remplir ce que vous connaissez.
1 | Emplacement (où sera construit ?) | _____country, secteur |
2 | Taille : length*width*height | _____mm*_____mm*_____mm |
3 | charge de vent (vitesse du vent maximale) | _____kn/m2, _____km/h, _____m/s |
4 | charge de neige (taille maximale de neige) | _____kn/m2, _____mm |
5 | anti-tremblement de terre | _____level |
6 | brickwall requis ou pas | Si oui, 1.2m haut ou 1.5m haut |
7 | isolation thermique | Si oui, ENV, laine de fibre de verre, rockwool, panneaux "sandwich" d'unité centrale sera suggérée ; . sinon, les tôles d'acier en métal seront correctes. Le coût de ce dernier sera beaucoup inférieur cela de l'ancien |
8 | quantité et taille de porte | _____units, mm*___ de ___(largeur) (taille) millimètre |
9 | quantité et taille de fenêtre | _____units, mm*___ de ___(largeur) (taille) millimètre |
10 | grue requise ou pas | Si oui, _____units, weight____tons de levage de maximum ; _____m de levage de taille de maximum |
