Structure en acier à double couche de type entrepôt de structure en acier préfabriquée
Spécifications du produit
| Matériau en acier brut |
Q235B, Q355B, ASTM A36 |
| Application |
Atelier en acier, Plateforme de structure en acier, Toiture structurelle, Partie de charpente |
| Traitement de surface |
Peinture ou galvanisation à chaud |
| Durée de vie |
50 ans |
| Mur et toit |
Tôle de bardage en acier, Panneau sandwich |
| Poteaux et poutres |
Acier en section H |
| Niveau de grenaillage |
SA 2.5 |
| Certification |
CE, AISC, SGS, BV, ISO, GB |
| Installation |
Conseils d'ingénieur sur site |
| Dessin |
CAO, TEKLA, Modèle 3D, PKPM, BIM |
| Code SH |
9406900090 |
| Emballage de transport |
Emballage d'exportation standard ou exigence du client |
| Capacité de production |
30000 tonnes/an |
| Caractéristiques |
Structure en acier préfabriquée, Grande portée, Multi-étages |
| Forme de connexion |
Connexion boulonnée |

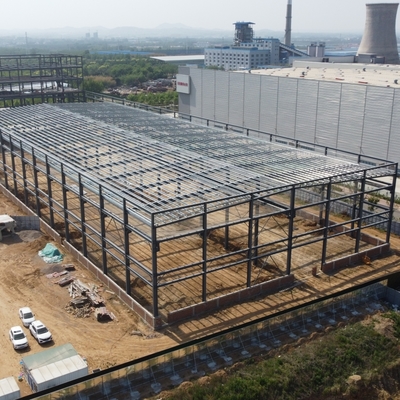

Structure en acier à double couche de type entrepôt de structure en acier préfabriquée
Notre entrepôt à structure en acier offre des solutions de stockage supérieures avec une durabilité et une fonctionnalité exceptionnelles. Conçue pour les applications de stockage de céréales, cette structure préfabriquée combine résistance et efficacité.
Principaux avantages
- Résistance et stabilité :Conçue pour résister aux charges de céréales lourdes et aux conditions météorologiques extrêmes, notamment les tempêtes, les tremblements de terre et la pression de la neige.
- Grande capacité :Les dimensions personnalisables maximisent l'espace de stockage grâce à une conception verticale optimisée.
- Protection contre l'humidité et les parasites :Construction étanche avec des panneaux résistants à l'humidité et des filets anti-insectes en option.
- Construction rapide :Les composants préfabriqués en usine permettent un assemblage rapide sur site.
- Conception évolutive :La structure modulaire permet une expansion future à mesure que les besoins de stockage augmentent.
Spécifications techniques
Système de charpente en acier principal
| Structure principale |
Acier en section H Q355, peinture alkyde, deux peintures primaires, deux peintures de finition |
| Lisse de toiture |
XZ160*60*20*2.5, galvanisé |
| Lisse de mur |
XZ160*60*20*2.5, galvanisé |
| Boulon intensif |
Grade 10.9 |
| Boulon à tendeur |
M20+2, acier Q235, traitement |
| Boulon d'ancrage |
M24, acier Q235, traitement |
| Boulon ordinaire |
Boulon galvanisé M20 |
| Boulon ordinaire |
Boulon galvanisé M12 |
| Écrou de contreventement |
Boulon galvanisé M12 |
Système de contreventement
| Entretoise en croix |
Barre d'acier ronde Φ20 Q235, traitement et peinte (peinture alkyde) |
| Entretoise d'angle |
Acier d'angle L50*5 Q235, traitement et peint (peinture alkyde) |
| Contreventement de poteau |
Barre d'acier ronde Φ25 Q235, traitement et peinte (peinture alkyde) |
| Tige d'attache |
Tube d'acier Φ127*3 Q235, traitement et peint (peinture alkyde) |
| Entretoise de batterie |
Φ32*2.5, barre d'acier ronde Φ12 Q235, traitement et peinte (peinture alkyde) |
Système de mur et de toit
| Panneau de toit |
Tôle d'acier ondulée ou panneau sandwich (EPS/fibre de verre/laine de roche/PU) |
| Panneau mural |
Tôle d'acier ondulée ou panneau sandwich (EPS/fibre de verre/laine de roche/PU) |
| Couverture de bord |
Tôle de couleur de 0,5 mm, angle Alu. |
| Raccords et accessoires |
Clous, colle, etc. |
| Ventilateur non alimenté |
Diamètre Φ600, acier inoxydable |
| Bande d'éclairage zénithal |
1,2 mm FRP, double couche |
| Porte coulissante |
Porte en panneau sandwich |
Système de drainage de toit
| Gouttière |
Tôle d'acier de couleur de 0,5 mm |
| Tuyaux de descente pluviale |
Tuyau PVC Φ110 |
À propos de Qingdao Ruly Steel Engineering Co., Ltd
Nous sommes une entreprise professionnelle de conception, de recherche, de fabrication et de construction de structures en acier basée à Qingdao, en Chine. Nos installations de 35 000 mètres carrés comprennent une usine de transformation de 20 000 mètres carrés avec plus de 100 employés et une capacité de production mensuelle dépassant 2 000 tonnes.
Capacités du projet
- Entrepôts et ateliers à structure en acier préfabriqués
- Hangars de stockage, garages et hangars
- Bâtiments commerciaux, y compris les bureaux, les salles d'exposition et les gymnases
- Structures résidentielles et bâtiments de dortoirs
- Projets industriels pour le pétrole et le gaz, les centrales électriques et les infrastructures
Certifications
AWS D1.1, CE (EN 1090-1: 2009+A1: 2011), ISO 14001, ISO9001, ISO45001, AS/NZS 1554, SGS et certification BV.
Emballage et expédition
Tous les composants structurels, panneaux, boulons et accessoires sont emballés avec un emballage de transport maritime standard et chargés dans des conteneurs 40'HQ. Nos travailleurs qualifiés utilisent des grues et des chariots élévateurs pour assurer un chargement sans dommage sur le site de notre usine.
Pourquoi choisir nos structures en acier
- Équipe de conception professionnelle pour des solutions personnalisées
- Fabrication qualifiée avec des équipements de pointe
- Service de projet complet et unique
- Équipe de contrôle qualité dédiée
- Support après-vente réactif
Demander un devis
Veuillez fournir les informations suivantes pour un devis précis :
| 1 |
Emplacement (où sera-t-il construit ?) |
_____pays, région |
| 2 |
Taille : longueur*largeur*hauteur |
_____mm*_____mm*_____mm |
| 3 |
Charge du vent (vitesse maximale du vent) |
_____kn/m2, _____km/h, _____m/s |
| 4 |
Charge de neige (hauteur maximale de neige) |
_____kn/m2, _____mm |
| 5 |
Anti-sismique |
_____niveau |
| 6 |
Mur de briques nécessaire ou non |
Si oui, 1,2 m de haut ou 1,5 m de haut |
| 7 |
Isolation thermique |
Si oui, des panneaux sandwich EPS, laine de verre, laine de roche, PU seront suggérés ; sinon, les tôles d'acier métalliques seront correctes |
| 8 |
Quantité et taille des portes |
_____unités, _____(largeur)mm*_____(hauteur)mm |
| 9 |
Quantité et taille des fenêtres |
_____unités, _____(largeur)mm*_____(hauteur)mm |
| 10 |
Grue nécessaire ou non |
Si oui, _____unités, poids de levage maximal____tonnes ; hauteur de levage maximale _____m |
