Détails sur le produit:
|
| Application: | Bâtiments d'entrepôt d'acier de construction de toit de botte | Type: | Entrepôt en acier de toit de botte |
|---|---|---|---|
| Service: | Fabrication en acier de botte | Matériel d'acier brut: | Q235B, Q355B |
| Préparation de surface: | La peinture ou à chaud galvanisent | Durée de vie: | 50 ans |
| Mur et toit: | Laine de verre | Portée fonctionnante: | Conception, fabrication, installation |
| Surligner: | Bâtiment de structure métallique,bâtiments de stockage en métal,Entrepôt d'acier de construction de toit de botte |
||
Fabrication en acier de botte de bâtiments d'entrepôt d'acier de construction de toit de botte

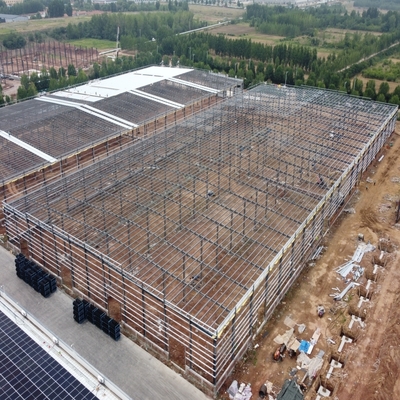

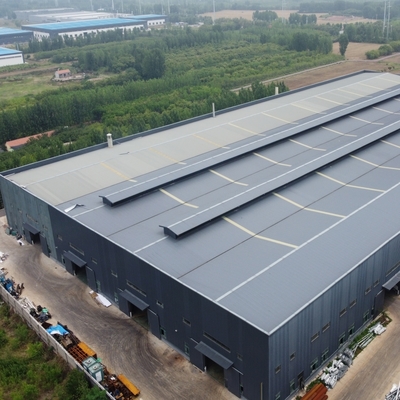

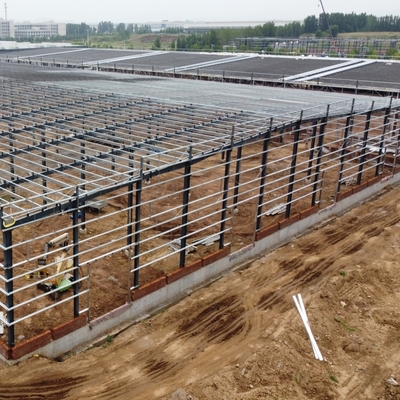

C'est un bâtiment d'entrepôt de toit de botte de cadre en acier. Comparé à la poutre en acier de H-section comme structure de toit, le toit de botte a pu être appliqué au bâtiment d'une plus grande envergure et épargner la quantité en acier, une meilleure stabilité de structure.
La structure de botte est une forme structurelle relativement commune de structure métallique. Puisqu'elle a les caractéristiques de la grande envergure et de la grande forme, elle est employée souvent dans les bâtiments à pans de bois en acier à grande échelle, les stades, les stations, les aéroports et d'autres grands édifices publics. Ces dernières années, le développement rapide des chemins de fer ultra-rapides et interurbain. Ce type de structure est employé souvent dans le bâtiment de station du transit de rail.
| Nom |
Fabrication en acier de botte de bâtiments d'entrepôt d'acier de construction de toit de botte |
| Type de structure | Toit de botte, envergures multi |
| Longueur | 120m |
| Largeur | 100m |
| Taille de gouttière | 11m |
| Pente de toit | 10% |
| Gable Wall Column Spacing | 7.5m |
| Toit |
panneau "sandwich" épais de laine de roche de 75 millimètres |
| Mur | panneau "sandwich" épais de laine de roche de 75 millimètres |
| Porte | Porte coulissante |
| Fenêtre | Lucarne de ruban |
| Différence de taille entre d'intérieur et extérieur | 300mm |
| Circuit principal de cadre en acier | |
| Structure principale | Section Q355 en acier, peinture d'alkyd, deux peinture primaire, peinture de H de la finition deux. |
| Purlin de toit | XZ160*60*20*2.5, galvanisé |
| Purlin de mur | XZ160*60*20*2.5, galvanisé |
| Boulon puissant | Catégorie 10,9 |
| Boulon de boucle de tour | M20+2, Q235 en acier, traitant |
| Boulon d'anchrage | M24, Q235 en acier, traitant |
| Boulon ordinaire | Boulon galvanisé M20 |
| Boulon ordinaire | Boulon galvanisé M12 |
| Écrou d'accolade | Boulon galvanisé M12 |
| Système de attache | |
| Accolade croisée | Barre d'acier Q235, processus du rond Φ20 et peint (peinture d'alkyd) |
| Accolade d'angle | L50*5 angle Q235 en acier, processus et peint (peinture d'alkyd) |
| Attache de colonne | Barre d'acier Q235, processus du rond Φ25 et peint (peinture d'alkyd) |
| Tirant | Φ127*3 tuyau d'acier Q235, processus et peint (peinture d'alkyd) |
| Accolade de pâte lisse | Φ32*2.5, barre d'acier Q235, processus du rond Φ12 et peint (peinture d'alkyd) |
| Système de mur et de toit | |
| Panneau de toit | panneau "sandwich" épais de laine de roche de 75 millimètres |
| Panneau de mur | panneau "sandwich" épais de laine de roche de 75 millimètres |
| Couverture de bord | plat de couleur de 0.5mm, angle Alu. |
| Garnitures et accessoires | Clous, colle etc. |
| Ventilateur Unpowered | Diamètre Φ600, acier inoxydable |
| Bande claire de ciel | 1.2mm FRP, double couche |
| Porte coulissante | porte de panneau "sandwich" |
| Canalisation de toit | |
| Gouttière | plaque d'acier de couleur de 0.5mm |
| Tuyaux de Rainspout | Tuyau de PVC Φ110 |
Tous les composants, panneaux, boulons et sorte de structure d'accessoires bewell emballé avec le transport approprié d'océan de forfait standard et chargé dans 40' QG.
Tous les produits sont chargés au site de chargement de notre usine utilisant la grue et le chariot élévateur par nos travailleurs qualifiés, qui empêcheront les marchandises à endommager.
La question suivante que nous devons savoir avant de faire le prix. Sentez juste librement pour remplir ce que vous connaissez.
| 1 | Emplacement (où sera construit ?) | _____country, secteur |
| 2 | Taille : length*width*height | _____mm*_____mm*_____mm |
| 3 | charge de vent (vitesse du vent maximale) | _____kn/m2, _____km/h, _____m/s |
| 4 | charge de neige (taille maximale de neige) | _____kn/m2, _____mm |
| 5 | anti-tremblement de terre | _____level |
| 6 | le brickwall a eu besoin ou pas | Si oui, 1.2m haut ou 1.5m haut |
| 7 | isolation thermique | Si oui, ENV, laine de fibre de verre, rockwool, panneaux "sandwich" d'unité centrale sera suggérée ; . sinon, les tôles d'acier en métal seront correctes. Le coût de ce dernier sera beaucoup inférieur à cela de l'ancien |
| 8 | quantité et taille de porte | _____units, mm*___ de ___(largeur) (taille) millimètre |
| 9 | quantité et taille de fenêtre | _____units, mm*___ de ___(largeur) (taille) millimètre |
| 10 | grue nécessaire ou pas | Si oui, _____units, weight____tons de levage maximaux ; _____m de levage maximal de taille |
