Détails sur le produit:
|
| Application: | Bottelez les bâtiments de structure métallique de toit/atelier prêt à l'emploi d'acier de constructi | Utilisation: | L'atelier de structure métallique, entrepôt en métal, bâtiments d'usine, usine de vêtement, vêtx l'u |
|---|---|---|---|
| Type: | Atelier de structure métallique | Portée fonctionnante: | Conception, fabrication, installation |
| Matériel d'acier brut: | Q235B, Q355B | Traitement de surface: | La peinture ou à chaud galvanisent |
| durée de vie: | 50 ans | Mur et toit: | Laine de verre |
| Surligner: | Bâtiments d'acier préfabriqués,bâtiment d'atelier en métal |
||

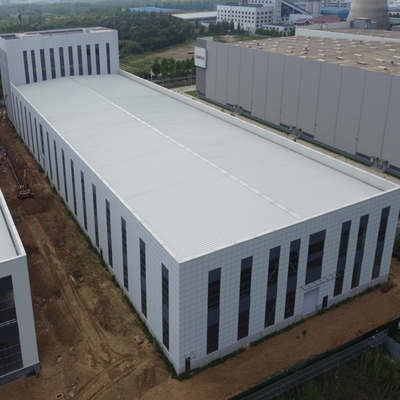

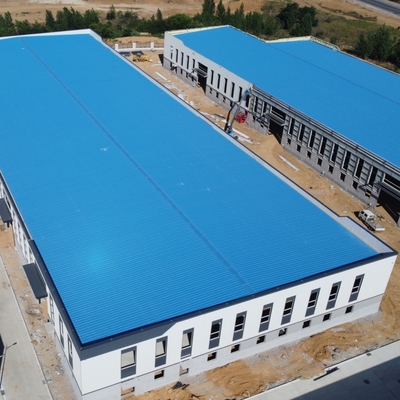

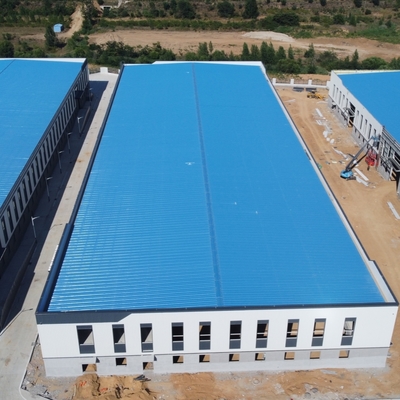

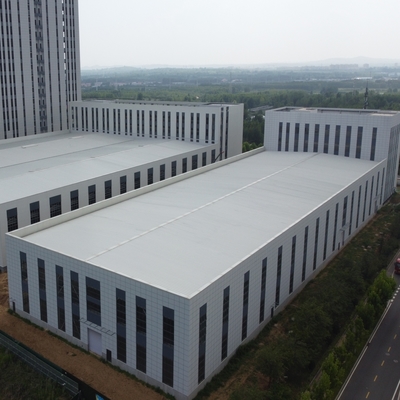

Bottelez les bâtiments de structure métallique de toit/atelier prêt à l'emploi d'acier de construction
Des bâtiments de structure métallique de toit de botte/atelier prêt à l'emploi d'acier de construction est employés pour le magasin de pièces de rechange d'automobile. La poutre en acier de botte de H est reliée pour être le toit. La poutre de botte dans la structure de botte est une structure comme un trellis de poutre. Comparé à la poutre solide de stee de Web, la poutre de botte sont arrangées dans les bas de gamme supérieurs et dus aux sections concentrées de tension et de compression, de sorte que le bras de force interne soit augmenté, de sorte que la même quantité matérielle soit employée pour réaliser une plus grande résistance à la flexion. Les structures de botte sont utilisées généralement dans des bâtiments de grand-envergure, des halls d'exposition, des stades, et des ponts.
| Nom | Atelier en acier préfabriqué d'acier de toit de botte |
| Type de structure | cadre portail, deux arêtes, deux envergures avec le bureau et bâtiment de réserve |
| Longueur | 200m |
| Largeur | 175m |
| Taille de gouttière | 15m |
| Pente de toit | plat |
| Espacement de colonne de mur de pignon | 7.5m |
| Toit |
panneau "sandwich" épais d'unité centrale de 75 millimètres |
| Mur | panneau "sandwich" épais d'unité centrale de 75 millimètres |
| Porte | Porte coulissante |
| Fenêtre | Lucarne de ruban |
| Différence de taille entre d'intérieur et extérieur | 300mm |
| Circuit principal de cadre en acier | |
| Structure principale | L'acier Q355, peinture d'alkyd, deux la peinture primaire, deux de section de H finissent la peinture. |
| Purlin de toit | XZ160*60*20*2.5, galvanisé |
| Purlin de mur | XZ160*60*20*2.5, galvanisé |
| Boulon puissant | Catégorie 10,9 |
| Tournez le boulon de boucle | M20+2, acier Q235, traitant |
| Boulon d'anchrage | M24, acier Q235, traitant |
| Boulon ordinaire | Boulon galvanisé M20 |
| Boulon ordinaire | Boulon galvanisé M12 |
| Écrou d'accolade | Boulon galvanisé M12 |
| Système de attache | |
| Accolade croisée | Φ20 barre d'acier ronde Q235, processus et peint (peinture d'alkyd) |
| Accolade d'angle | Acier Q235, processus de l'angle L50*5 et peint (peinture d'alkyd) |
| Attache de colonne | Φ25 barre d'acier ronde Q235, processus et peint (peinture d'alkyd) |
| Tirant | Φ127*3 tuyau d'acier Q235, processus et peint (peinture d'alkyd) |
| Accolade de pâte lisse | Φ32*2.5, Φ12 barre d'acier ronde Q235, processus et peint (peinture d'alkyd) |
| Système de mur et de toit | |
| Panneau de toit | Panneau "sandwich" d'unité centrale |
| Panneau de mur | Panneau "sandwich" d'unité centrale |
| Couverture de bord | plat de couleur de 0.5mm, angle Alu. |
| Garnitures et accessoires | Clous, colle etc. |
| Ventilateur Unpowered | Diamètre Φ600, acier inoxydable |
| Bande claire de ciel | 1.2mm FRP, double couche |
| Porte coulissante | porte de panneau "sandwich" |
| Canalisation de toit | |
| Gouttière | plaque d'acier de couleur de 0.5mm |
| Tuyaux de Rainspout | Tuyau de PVC Φ110 |
Méthode 1 : Nous fournissons le dessin de magasin avant installation.
Méthode 2 : Si vous ne savez toujours pas installer, nous t'enseignerons l'installation dans notre usine. si nécessaire, nous assemblerons un bâtiment de structure métallique témoin pour vous.
Tous les composants, panneaux, boulons et sorte de structure d'accessoires veulent le bewell emballé avec le transport approprié d'océan de forfait standard et chargé dans 40' QG.
Tous les produits sont chargés au site de chargement de notre usine utilisant la grue et le chariot élévateur par nos travailleurs qualifiés, qui empêcheront les marchandises à endommager.

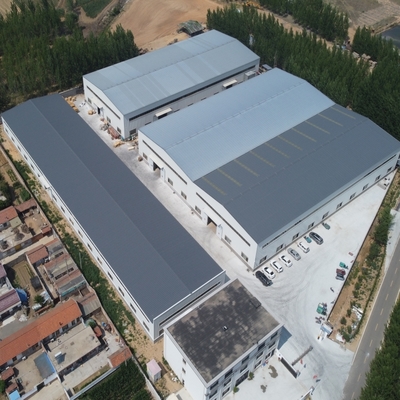

Nous pouvons produire la lumière et les bâtiments lourds de structure métallique, tels que l'entrepôt, atelier, stockage, matériaux de construction, bureau en acier ayant beaucoup d'étages buiding, usine, usine, hall d'exposition, tuile en acier.
La question suivante que nous devons savoir avant de faire le prix. Sentez-vous juste libre pour remplir ce que vous connaissez.
| 1 | Emplacement (où sera construit ?) | _____country, secteur |
| 2 | Taille : length*width*height | _____mm*_____mm*_____mm |
| 3 | charge de vent (vitesse du vent maximale) | _____kn/m2, _____km/h, _____m/s |
| 4 | charge de neige (taille maximale de neige) | _____kn/m2, _____mm |
| 5 | anti-tremblement de terre | _____level |
| 6 | brickwall requis ou pas | Si oui, 1.2m haut ou 1.5m haut |
| 7 | isolation thermique | Si oui, ENV, laine de fibre de verre, rockwool, panneaux "sandwich" d'unité centrale sera suggérée ; . sinon, les tôles d'acier en métal seront correctes. Le coût de ce dernier sera beaucoup inférieur cela de l'ancien |
| 8 | quantité et taille de porte | _____units, mm*___ de ___(largeur) (taille) millimètre |
| 9 | quantité et taille de fenêtre | _____units, mm*___ de ___(largeur) (taille) millimètre |
| 10 | grue requise ou pas | Si oui, _____units, weight____tons de levage de maximum ; _____m de levage de taille de maximum |
