Détails sur le produit:
|
| Matériel d'acier brut: | Q235B, Q355B | préparation de surface: | La peinture ou à chaud galvanisent |
|---|---|---|---|
| Niveau de grenaillage: | SA 2,5 | Durée de vie: | 50 ans |
| Mur et toit: | Laine de verre | Type: | Entrepôt en acier lourd |
| Portée fonctionnante: | Conception, fabrication, installation | Application: | Entrepôt de structure métallique de toit de botte, atelier |
| Surligner: | Bâtiment de structure métallique,bâtiments de stockage en métal,Entrepôt de structure métallique de toit de botte |
||

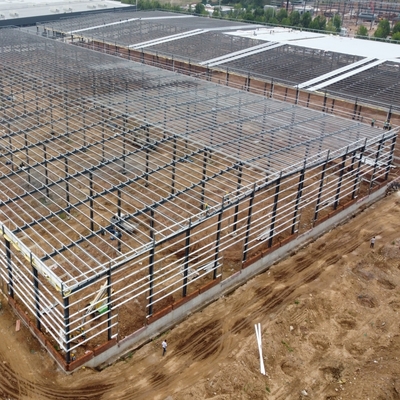

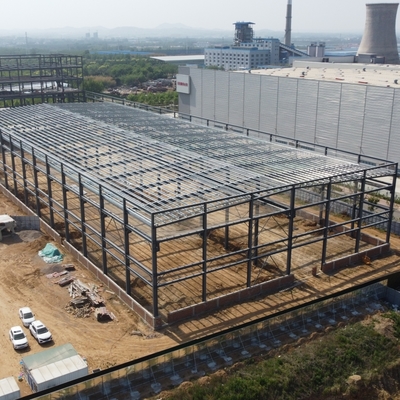

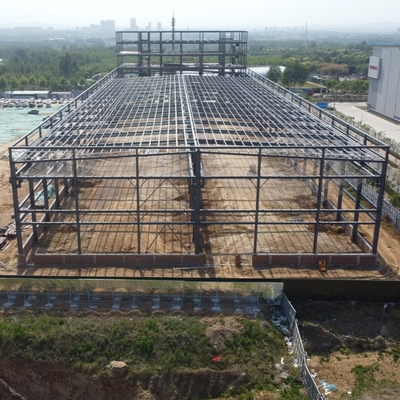

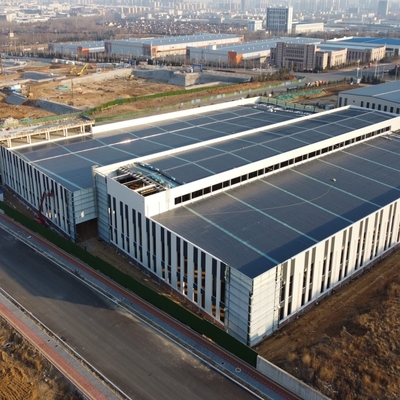

Fabrication de botte en métal de construction d'entrepôt de structure métallique de toit de botte
Le toit en acier de botte est un genre de structure se composant des tiges reliées par des charnières à chaque extrémité. Les bottes sont généralement les structures planaires ou spatiales composées de barres droites avec les éléments triangulaires. Les membres des bottes sujet à la tension ou à la pression axiale, afin d'utiliser pleinement la force des matériaux. Quand l'envergure est grande, elle peut sauver des matériaux, réduire le poids mort et augmenter la rigidité comparée à la vraie poutre à âme pleine.
Nous concevons le dessin, fabriquons toutes les colonnes en acier, poutres, purlin, ect, installer la structure métallique et le panneau, window&doors pour notre client.
| Nom | Entrepôt en acier de toit de botte de structure porteuse |
| Type de structure | Arête simple pour chaque envergure, 7 envergures continues avec le bureau et bâtiment de réserve |
| Longueur | 80m |
| Largeur | 50m |
| Taille de gouttière | 10m |
| Pente de toit | 10% |
| Gable Wall Column Spacing | 7.5m |
| Toit |
panneau "sandwich" épais de laine de verre de 75 millimètres |
| Mur | panneau "sandwich" épais de laine de verre de 75 millimètres |
| Porte | Porte coulissante |
| Fenêtre | PVC/alu. fenêtre d'alliage |
| Différence de taille entre d'intérieur et extérieur | 300mm |
| Circuit principal de cadre en acier | |
| Structure principale | Section Q355 en acier, peinture d'alkyd, deux peinture primaire, peinture de H de la finition deux. |
| Purlin de toit | XZ160*60*20*2.5, galvanisé |
| Purlin de mur | XZ160*60*20*2.5, galvanisé |
| Boulon puissant | Catégorie 10,9 |
| Boulon de boucle de tour | M20+2, Q235 en acier, traitant |
| Boulon d'anchrage | M24, Q235 en acier, traitant |
| Boulon ordinaire | Boulon galvanisé M20 |
| Boulon ordinaire | Boulon galvanisé M12 |
| Écrou d'accolade | Boulon galvanisé M12 |
| Système de attache | |
| Accolade croisée | Barre d'acier Q235, processus du rond Φ20 et peint (peinture d'alkyd) |
| Accolade d'angle | L50*5 angle Q235 en acier, processus et peint (peinture d'alkyd) |
| Attache de colonne | Barre d'acier Q235, processus du rond Φ25 et peint (peinture d'alkyd) |
| Tirant | Φ127*3 tuyau d'acier Q235, processus et peint (peinture d'alkyd) |
| Accolade de pâte lisse | Φ32*2.5, barre d'acier Q235, processus du rond Φ12 et peint (peinture d'alkyd) |
| Système de mur et de toit | |
| Panneau de toit | Panneau "sandwich" de laine de verre |
| Panneau de mur | Panneau "sandwich" de laine de verre |
| Couverture de bord | plat de couleur de 0.5mm, angle Alu. |
| Garnitures et accessoires | Clous, colle etc. |
| Ventilateur Unpowered | Diamètre Φ600, acier inoxydable |
| Bande claire de ciel | 1.2mm FRP, double couche |
| Porte coulissante | porte de panneau "sandwich" |
| Canalisation de toit | |
| Gouttière | plaque d'acier de couleur de 0.5mm |
| Tuyaux de Rainspout | Tuyau de PVC Φ110 |
Nos ingénieurs concevront le dessin de disposition, dessin de magasin, le modèle de 3D Tekla, dessin d'installation selon le projet.
Tous les composants, panneaux, boulons et sorte de structure d'accessoires bewell emballé avec le transport approprié d'océan de forfait standard et chargé dans 40' QG.
Tous les produits sont chargés au site de chargement de notre usine utilisant la grue et le chariot élévateur par nos travailleurs qualifiés, qui empêcheront les marchandises à endommager.

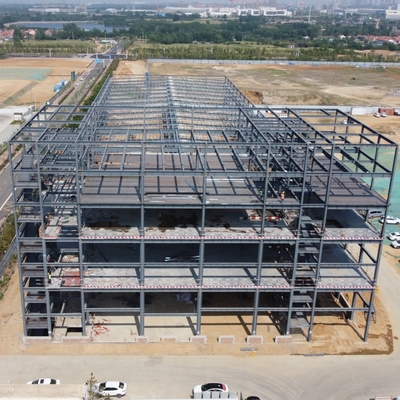

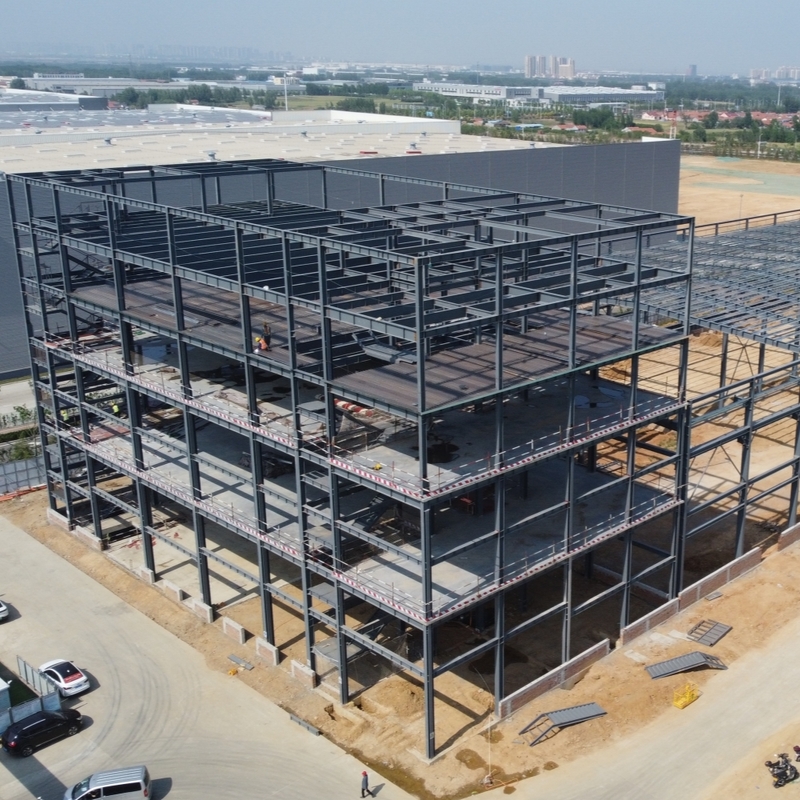

Nous pouvons produire les bâtiments légers et lourds de structure métallique, tels que l'entrepôt, atelier, stockage, matériaux de construction, bureau en acier ayant beaucoup d'étages buiding, usine, usine, hall d'exposition, tuile en acier.
La question suivante que nous devons savoir avant de faire le prix. Sentez juste librement pour remplir ce que vous connaissez.
| 1 | Emplacement (où sera construit ?) | _____country, secteur |
| 2 | Taille : length*width*height | _____mm*_____mm*_____mm |
| 3 | charge de vent (vitesse du vent maximale) | _____kn/m2, _____km/h, _____m/s |
| 4 | charge de neige (taille maximale de neige) | _____kn/m2, _____mm |
| 5 | anti-tremblement de terre | _____level |
| 6 | le brickwall a eu besoin ou pas | Si oui, 1.2m haut ou 1.5m haut |
| 7 | isolation thermique | Si oui, ENV, laine de fibre de verre, rockwool, panneaux "sandwich" d'unité centrale sera suggérée ; . sinon, les tôles d'acier en métal seront correctes. Le coût de ce dernier sera beaucoup inférieur à cela de l'ancien |
| 8 | quantité et taille de porte | _____units, mm*___ de ___(largeur) (taille) millimètre |
| 9 | quantité et taille de fenêtre | _____units, mm*___ de ___(largeur) (taille) millimètre |
| 10 | grue nécessaire ou pas | Si oui, _____units, weight____tons de levage maximaux ; _____m de levage maximal de taille |
