Détails sur le produit:
|
Application: | Hangar d'hélicoptère de structure métallique, atelier d'entretien de structure de cadre en acier | Type: | hangar de structure métallique |
---|---|---|---|
Matériel d'acier brut: | Q235B, Q355B | Traitement de surface: | La peinture ou à chaud galvanisent |
Grenaillage de niveau: | SA 2,5 | durée de vie: | 50 ans |
Mur et toit: | Laine de verre | Portée fonctionnante: | Conception, fabrication, installation |
Surligner: | Construction de hangar d'avions,hangars préfabriqués d'avions |
Atelier d'entretien de structure de cadre en acier de construction de hangar d'hélicoptère de structure métallique

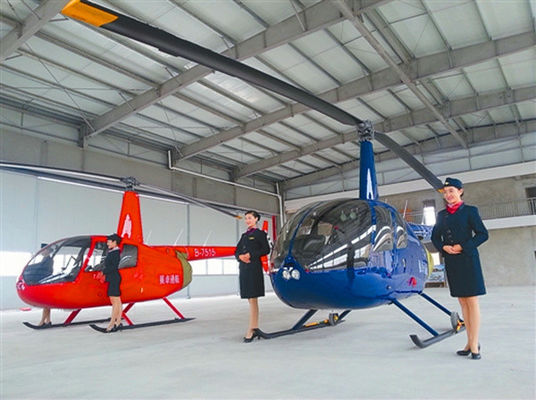

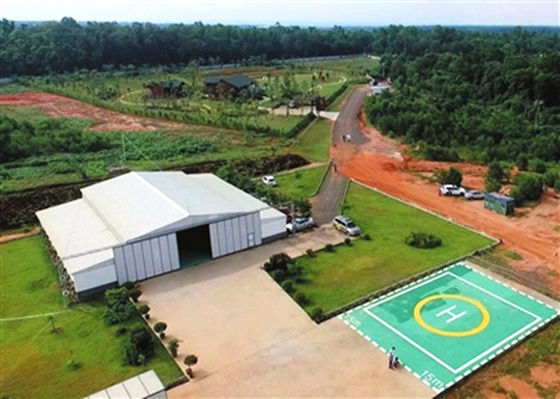

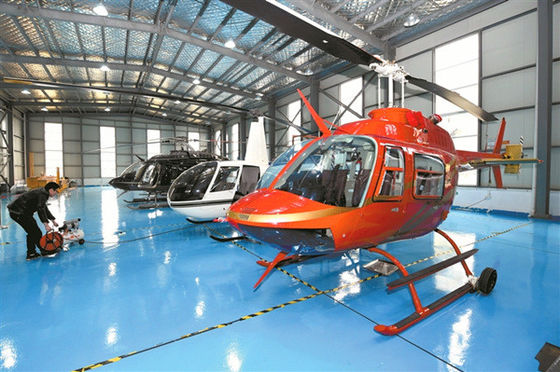

C'est un atelier d'entretien de structure de vue en acier de construction de hangar d'hélicoptère de structure métallique. Il est construit pour garer et maintenir l'hélicoptère.
C'est un hangar portail de structure de cadre. Des poutres en acier et les colonnes soudées de H-section sont reliées par les boulons de haute résistance pour être la structure de cadre principal. Le bâtiment portail de structure de cadre a pu fournir la grande structure de l'espace et d'écurie.
Notre service pour un tel projet incluent concevoir, fabrcation tous les composants de structure métallique et toit et matériel d'isolation de mur, installation.
Nom | Atelier d'entretien de structure de cadre en acier de construction de hangar d'hélicoptère de structure métallique |
Type de structure | cadre portail, arête simple, envergure trois |
Longueur | 130m |
Largeur | 80m |
Taille de gouttière | 10m |
Pente de toit | 10% |
Espacement de colonne de mur de pignon | 7.5m |
Toit |
panneau "sandwich" de laine de verre de 75 millimètres |
Mur | panneau "sandwich" de laine de verre de 75 millimètres |
Porte | Porte coulissante |
Fenêtre | Lucarne de ruban |
Différence de taille entre d'intérieur et extérieur | 300mm |
Circuit principal de cadre en acier | |
Structure principale | Acier Q355, peinture d'alkyd, deux peinture primaire, peinture de section de H de la finition deux. |
Purlin de toit | XZ160*60*20*2.5, galvanisé |
Purlin de mur | XZ160*60*20*2.5, galvanisé |
Boulon puissant | Catégorie 10,9 |
Tournez le boulon de boucle | M20+2, acier Q235, traitant |
Boulon d'anchrage | M24, acier Q235, traitant |
Boulon ordinaire | Boulon galvanisé M20 |
Boulon ordinaire | Boulon galvanisé M12 |
Écrou d'accolade | Boulon galvanisé M12 |
Système de attache | |
Accolade croisée | Φ20 barre d'acier ronde Q235, processus et peint (peinture d'alkyd) |
Accolade d'angle | Acier Q235, processus de l'angle L50*5 et peint (peinture d'alkyd) |
Attache de colonne | Φ25 barre d'acier ronde Q235, processus et peint (peinture d'alkyd) |
Tirant | Φ127*3 tuyau d'acier Q235, processus et peint (peinture d'alkyd) |
Accolade de pâte lisse | Φ32*2.5, Φ12 barre d'acier ronde Q235, processus et peint (peinture d'alkyd) |
Système de mur et de toit | |
Panneau de toit | panneau "sandwich" de laine de verre de 75 millimètres |
Panneau de mur | panneau "sandwich" de laine de verre de 75 millimètres |
Couverture de bord | plat de couleur de 0.5mm, angle Alu. |
Garnitures et accessoires | Clous, colle etc. |
Ventilateur Unpowered | Diamètre Φ600, acier inoxydable |
Bande claire de ciel | 1.2mm FRP, double couche |
Porte coulissante | porte de panneau "sandwich" |
Canalisation de toit | |
Gouttière | plaque d'acier de couleur de 0.5mm |
Tuyaux de Rainspout | Tuyau de PVC Φ110 |
1. Fabrication d'acier de construction, peinture, galvanisation, de préassemblage
2. Concevoir, fabrication et installation pour le bâtiment préfabriqué de structure métallique.
3. Approfondissez ou concevez le dessin de fabrication ou faites des emplettes dessin basé sur votre dessin architectural et dessin de construction
4. Construction du service de conseil
Tous les composants, panneaux, boulons et sorte de structure d'accessoires veulent le bewell emballé avec le transport approprié d'océan de forfait standard et chargé dans 40' QG.
Tous les produits sont chargés au site de chargement de notre usine utilisant la grue et le chariot élévateur par nos travailleurs qualifiés, qui empêcheront les marchandises à endommager.
La question suivante que nous devons savoir avant de faire le prix. Sentez-vous juste libre pour remplir ce que vous connaissez.
1 | Emplacement (où sera construit ?) | _____country, secteur |
2 | Taille : length*width*height | _____mm*_____mm*_____mm |
3 | charge de vent (vitesse du vent maximale) | _____kn/m2, _____km/h, _____m/s |
4 | charge de neige (taille maximale de neige) | _____kn/m2, _____mm |
5 | anti-tremblement de terre | _____level |
6 | brickwall requis ou pas | Si oui, 1.2m haut ou 1.5m haut |
7 | isolation thermique | Si oui, ENV, laine de fibre de verre, rockwool, panneaux "sandwich" d'unité centrale sera suggérée ; . sinon, les tôles d'acier en métal seront correctes. Le coût de ce dernier sera beaucoup inférieur cela de l'ancien |
8 | quantité et taille de porte | _____units, mm*___ de ___(largeur) (taille) millimètre |
9 | quantité et taille de fenêtre | _____units, mm*___ de ___(largeur) (taille) millimètre |
10 | grue requise ou pas | Si oui, _____units, weight____tons de levage de maximum ; _____m de levage de taille de maximum |
